DC-DC降壓
產品名稱：XT3407 PWM/PFM 控制 DC-DC 降壓穩壓器
型號： XT3407
產片介紹：? XT3407 是一款由基準電壓源、振蕩電路、比較器、 PWM PFM 控制電路等構成的 CMOS 降壓 DC DC 調整器。利用 PWM PFM 自動切換控制電路達到可調占空比，具有全輸入電壓范圍（1 8－6V）內的低紋波、高效率和大輸出電流等特點。
產片介紹：? XT3407 是一款由基準電壓源、振蕩電路、比較器、 PWM PFM 控制電路等構成的 CMOS 降壓 DC DC 調整器。利用 PWM PFM 自動切換控制電路達到可調占空比，具有全輸入電壓范圍（1 8－6V）內的低紋波、高效率和大輸出電流等特點。
┄┄┄詳細介紹┄┄┄
■ 產品概述
XT3407 是一款由基準電壓源、振蕩電路、比較器、 PWM/PFM 控制電路等構成的 CMOS 降壓 DC/DC 調整器。利用 PWM/PFM 自動切換控制電路達到可調占空比，具有全輸入電壓范圍（1.8－6V）內的低紋波、高效率和大輸出電流等特點。
XT3407 內置功率 MOSFET，使用過壓、過流、過熱、短路等諸多保護電路，在超過控制值時會自動斷開，以保護芯片。本產品結合了微型封裝和低消耗電流等特點，最適合在移動設備的電源內部使用。
■ 產品特點
● 高效率 最大效率可達 95％
● 最大輸出電流 1000mA
● 低靜態電流 典型值 40μA
●?低壓操作 可達 100％占空比
●?PWM/PFM 自動切換 占空比自動可調以保持很大負載范圍內的高效率、低紋波
■ 封裝
●?SOT23-5L
●?DFN2020-6L
●?DFN1109-6L
●?DFN1616-6L
■ 用途
● 數碼相機、電子記事本、PDA 等移動設備用電源
● CD 隨身聽、MD 等音響裝置電源
● 照相機、視頻設備、通信設備的穩壓電源
● 微機用電源

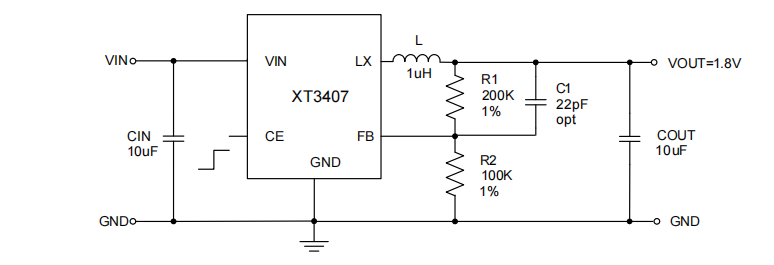

■ 典型應用電路
