步進電機驅動
產品名稱：HR8833 雙通道H橋電機驅動芯片
型號： HR8833
產片介紹：HR8833為玩具、打印機和其它電機一體化應用提供一種雙通道電機驅動方案。HR8833有兩路H橋驅動，可以驅動兩路刷式直流電機，或者一個雙極步進電機，或者螺線管或者其它感性負載。
產片介紹：HR8833為玩具、打印機和其它電機一體化應用提供一種雙通道電機驅動方案。HR8833有兩路H橋驅動，可以驅動兩路刷式直流電機，或者一個雙極步進電機，或者螺線管或者其它感性負載。
┄┄┄詳細介紹┄┄┄
■ 概述
HR8833為玩具、打印機和其它電機一體化應用提供一種雙通道電機驅動方案。HR8833有兩路H橋驅動，可以驅動兩路刷式直流電機，或者一個雙極步進電機，或者螺線管或者其它感性負載。

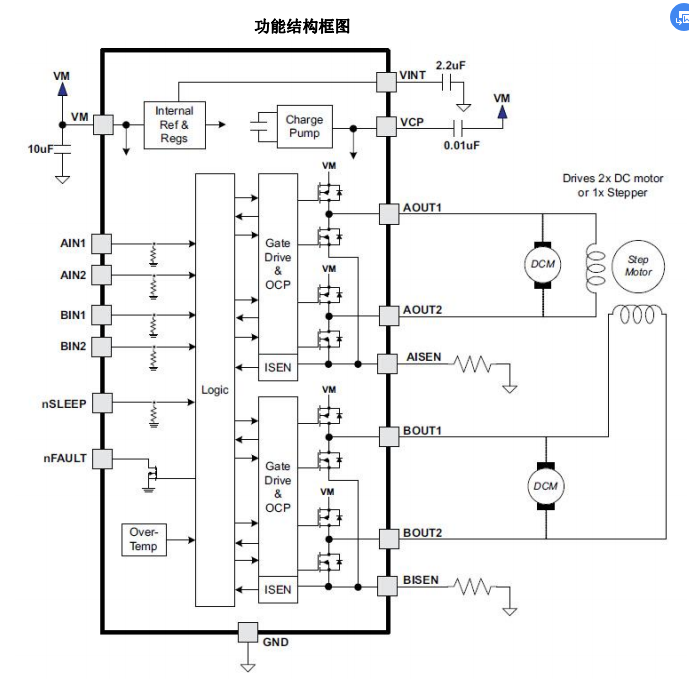

每一個橋的功率輸出模塊由N通道功率MOSFET組成，叫作H橋驅動器。每個橋包含整流電路和限流電路。
內部關斷功能包含過流保護，短路保護，欠壓鎖定保護和過溫保護，并提供一個錯誤輸出管腳。
HR8833提供三種封裝，一種是帶有裸露焊盤的TSSOP-16封裝，另一種是帶裸焊盤的OFN16封裝，能有效改善散熱性能，且是無鉛產品，引腳框采用100%無錫電鍍。還有一種封裝為SOP16,不帶裸露焊盤。
每一個橋的功率輸出模塊由N通道功率MOSFET組成，叫作H橋驅動器。每個橋包含整流電路和限流電路。
內部關斷功能包含過流保護，短路保護，欠壓鎖定保護和過溫保護，并提供一個錯誤輸出管腳。
HR8833提供三種封裝，一種是帶有裸露焊盤的TSSOP-16封裝，另一種是帶裸焊盤的OFN16封裝，能有效改善散熱性能，且是無鉛產品，引腳框采用100%無錫電鍍。還有一種封裝為SOP16,不帶裸露焊盤。
■ 特點
● 雙通道H橋電流控制電機驅動器
● 驅動兩路直流電機或者一個步進電機
● 低RDS(ON)電阻
● 1.5A驅動輸出(TSSOP16、OFN16封裝)
● 低RDS(ON)電阻
● 1.5A驅動輸出(TSSOP16、OFN16封裝)
1.4A驅動輸出(SOP16封裝)
● 輸出可以并用，最大提供3A驅動輸出
● 輸出可以并用，最大提供3A驅動輸出
● 寬電壓供電，2.7V-12.8V
● PWM電流整流/限流
● 過溫關斷電路
● 短路保護
● 欠壓鎖定保護
● PWM電流整流/限流
● 過溫關斷電路
● 短路保護
● 欠壓鎖定保護
■ 應用
● 鋰電池供電玩具
● POS 打印機
● 安防相機
● 辦公自動化設備
● 游戲機
● 機器人

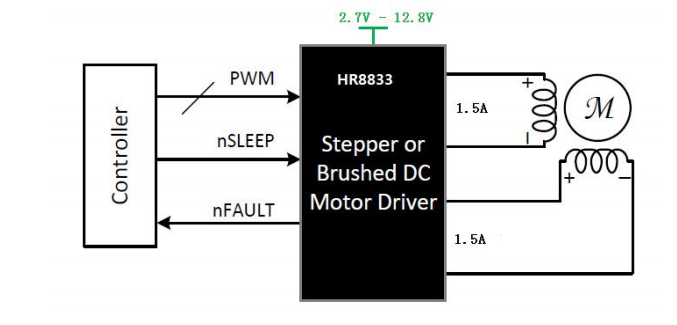

■ 典型應用圖
